プログラム実行視覚化ツール (ETVシステム)

自分の作ったプログラムや, サンプルのプログラムの動作を確認したい場合に 便利である.

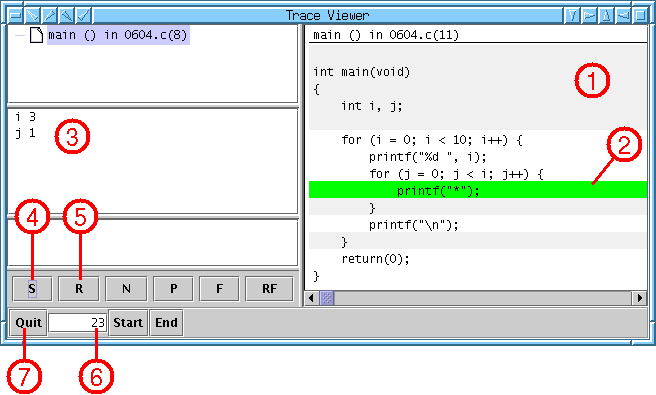

画面はこんな感じ:

• 右はプログラムの表示(1). 現在の実行点が緑色で示してある(2). 正確にいうと, 「これからまさに実行しようとしている行」が 緑色になっている.
• 左二番目は, 変数の値を表示する(3). この例では, 変数 i は3で, 変数 j は1であることがわかる.
• 左下のボタンで, プログラムを進めたり戻したりできる.

  • S (step) は一行だけ進める(4)
  • R (reverse step) は一行だけ戻す(5)
  • (6)の数値は, 現在位置が何ステップ目かを示す
  • Quit はシステムの終了(7)

1. まず, プログラムを作る. できあがったら gcc でコンパイル.

   gcc -g -o test0604 0604.c

2. まずは普通に, 実行テストもしておこう.

   ./test0604

3. いよいよ実行トレースを採取する. それには, 通常の実行のコマンドの前に, ちょっと呪文をつける:

   ~terada/trace/logger-c ./test0604

4. これで, LOGFILE というファイルに, そのプログラムの実行記録が とれた. 上に示したような, ウィンドウを使った視覚化をするには下のようする:

   ~terada/trace/viewer

   ステップ3でトレースを一度取得しておけば, このステップは何度でも行なえる.

5. LOGFILE は結構大きくなる場合もあるので, 不要になったら (つまり, もうそのプログラムに対してETVを使う必要がなくなったら) rm しておこう.
